Adjustable angular connecting piece “L” (HV,HV-A)

Fotka Adjustable angular connecting piece “L” (HV,HV-A)

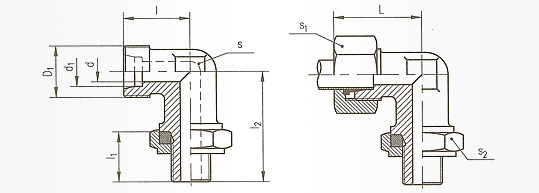

ADJUSTABLE ANGULAR CONNECTING PIECE “L” (HV)

Order: HRDLO HV 6 (Body (body + nut + sealing ring)

Order: KOMPLET HV 6 (Aet (body + 2pieces of nuts + ring + sealing ring)

​

Tube O.D. D1 D2 d d1 B11 I I1 I2 L s h14 s1 h11 s2 h11 Trade description
6 M 12×1,5 M 12×1,5 4 6 20,0 17 33 29 10 14 24 HV 6
10 M 16×1,5 M 14×1,5 7 10 22,5 19 34 31 14 19 24  HV 10
15 M 22×1,5 M 18×1,5 11 15 28,0 21 40 37 19 27 27  HV 15
22 M 30×2 M 27×2 18 22 34,0 22 47 42 43 36 36  HV 22

ADJUSTABLE angular connecting piece “L”

Order: HRDLO HV 6 – A (Body (body + nut + sealing ring))

Order: KOMPLET HV 6 – A (Set (body + 2 pices of nuts + ring + sealing ring))

​

Tube O.D. D1 D2 d d1 B11 I I1 I2 L s h14 s1 h11 s2 h11 Trade description
6 M 12×1,5 M 12×1,5 4 6 20,0 17 33 29 10 14 17 HV 6 – A
10 M 16×1,5 M 14×1,5 7 10 22,5 19 34 31 14 19 19  HV 10 – A
15 M 22×1,5 M 18×1,5 11 15 28,0 21 40 37 19 27 27  HV 15 – A
22 M 30×2 M 27×2 18 22 34,0 22 47 42 43 36 32  HV 22 – A
