Reduced connecting piece “T” (Q2)

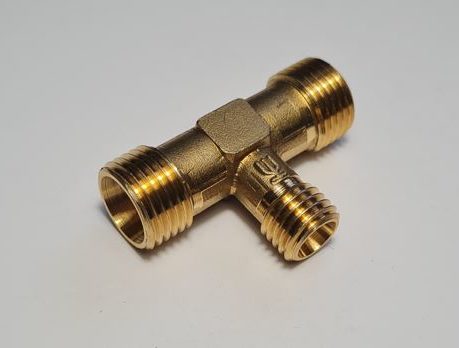

Fotka Reduced connecting piece “T” (Q2)

REDUCED CONNECTING PIECE “T”

Order: HRDLO Q 2 10/6 (Body – DIN 3908, substitute ČSN 13 7892)

Order: KOMPLET HST Q 2 10/6 (Set (body + 3 pieces of nuts + 3 pieces of rings)- DIN 2353, 'substitute ČSN 13 7733 )

​

* = Admissible working pressure MPa​

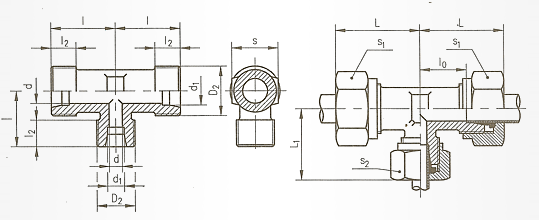

Js Tube O.D. d d1 B11 D2 I I2 I0 L L1 s h14 s1 h11 s2 h11 MPa* Trade description
8/5 10/6 8/5 10/6 M16x1,5
M12x1,5		 23/23 9/8 15 35 30 14 19 14 32,5 Q2 10/6
13/6 16/8 12/6 16/8 M22x1,5
M14x1,5		 25/28 10/8 17 37 38 19 27 17 15,0 Q2 16/8
13/8 16/10 12/8 16/10 M22x1,5
M16x1,5		 28/28 10/9 20 40 40 19 27 19 15,0 Q2 16/10
20/6 22/8 18/6 22/8 M30x1,5
M14x1,5		 30/30 13/8 20 42 40 27 36 17 12,5 Q2 22/8

Order
