Přípojka úhlová T s připojovacím závitem HPT

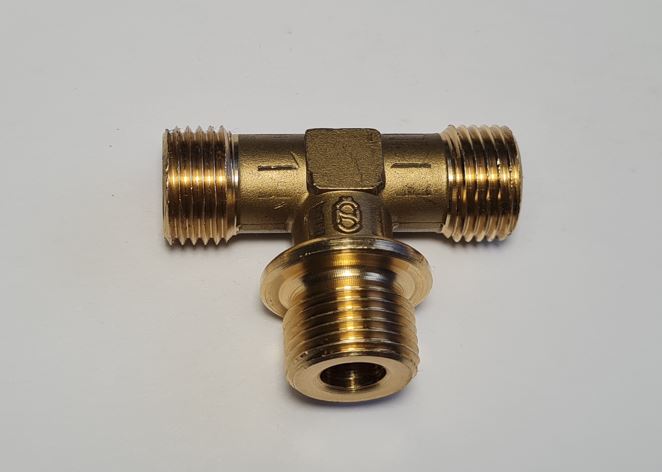

Fotka Přípojka úhlová T s připojovacím závitem HPT

PŘÍPOJKA ÚHLOVÁ „T“ S PŘIPOJOVACÍM ZÁVITEM METRICKÝM A TRUBKOVÝM TĚSNĚNÁ KOVOVÝM KROUŽKEM

Objednávka: HRDLO HPT 03/04 1010/1010 (hrdlo přípojky)

Objednávka: KOMPLET HPT 03/04 1010/1010 (= hrdlo+2ks matice+2ks prsten)

​



* = Dovolený pracovní přetlak MPa

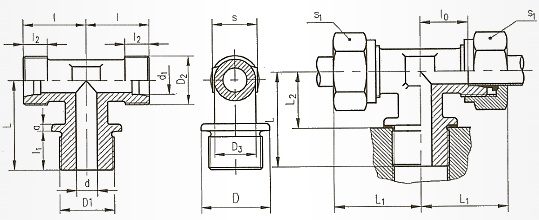

Js Ø D1 D2 D D3 d d1
B11		 I1 I2 I I0 L L1 L2 a s
h14		 s1
h14		 MPa* obchodní označení
3 4 M 10×1 M 10×1 14 8 3 4 8 6 16 11 19 23 12 2,0 9 12 64,0 HPT 03/04 1010/1010
4 5 M 10×1 M 10×1 14 8 4 5 8 6 16 10 19 23 12 2,0 9 12 64,0 HPT 04/05 1010/1010
5 6 M 12×1,5 M 12×1,5 17 10 5 6 10 8 19 12 22 28 13 2,5 10 14 50,0 HPT 05/06 1215/1215
6 8 M 12×1,5 M 14×1,5 17 11 6 8 10 8 21 14 24 30 15 2,5 12 17 40,0 HPT 06/08 1215/1415
8 10 M 16×1,5 M 16×1,5 22 13 8 10 12 9 23 15 28 34 18 2,5 14 19 32,0 HPT 08/10 1615/1615
10 12 M 16×1,5 M 18×1,5 22 15 9 12 12 10 25 17 30 36 20 3,0 17 22 25,0 HPT 10/12 1615/1815
13 16 M 20×1,5 M 22×1,5 27 18 12 16 15 10 28 20 35 40 22 3,0 19 27 20,0 HPT 13/16 2015/2215
15 18 M 27×1,5 M 27×1,5 32 22 15 18 18 12 34 24 42 46 26 3,0 24 32 16,0 HPT 15/18 2715/2715
20 22 M 27×1,5 M 30×1,5 32 25 18 22 18 13 38 28 45 50 30 4,0 27 36 12,5 HPT 20/22 2715/3015



Js Ø D1 D2 D D3 d d1
B11		 I1 I2 I I0 L L1 L2 a s
h14		 s1
h14		 MPa* obchodní označení
3 4 G 1/8″ M 10×1 14 8 3 4 8 6 16 11 19 23 12 2,0 9 12 64,0 HPT 03/04 1/8″/1010
4 5 G 1/8″ M 10×1 14 8 4 5 8 6 16 10 19 23 12 2,0 9 12 64,0 HPT 04/05 1/8″/1010
5 6 G 1/4″ M 12×1,5 17 10 5 6 10 8 19 12 22 28 13 2,5 10 14 50,0 HPT 05/06 1/4″/1215
6 8 G 1/4″ M 14×1,5 17 11 6 8 10 8 21 14 24 30 15 2,5 12 17 40,0 HPT 06/08 1/4″/1415
8 10 G 3/8″ M 16×1,5 22 13 8 10 12 9 23 15 28 34 18 2,5 14 19 32,0 HPT 08/10 3/8″/1615
10 12 G 3/8″ M 18×1,5 22 15 9 12 12 10 25 17 30 36 20 3,0 17 22 25,0 HPT 10/12 3/8″/1815
13 16 G 1/2″ M 22×1,5 27 18 12 16 15 10 28 20 35 40 22 3,0 19 27 20,0 HPT 13/16 1/2″/2215
15 18 G 3/4″ M 27×1,5 32 22 15 18 18 12 34 24 42 46 26 3,0 24 32 16,0 HPT 15/18 3/47″/2715
20 22 G 3/4″ M 30×1,5 32 25 18 22 18 13 38 28 45 50 30 4,0 27 36 12,5 HPT 20/22 3/4″/3015
